三次元旋振篩,由直立式電機作激振源,電機上、下兩端安裝有偏心重錘,將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動,再把這個運動傳遞給篩面,使物料在篩面上做外擴漸開線運動,故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長,篩面利用率高等優點,調節上、下兩端重錘的相位角,可改變物料在篩面上的運動軌跡.可以對物料進行精篩分、概率篩分等。
旋振篩起動后,其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力,該慣性力強迫篩機振動體作復旋運動,篩框在振動力的作用下連續作往復運動,進地而帶動篩面作周期性振動,從而使篩面上的物料隨篩箱一同作定向踴躍式運動,其間,小于篩面孔徑的物料通過篩孔落到下層,成為篩下物,大于篩面孔徑的物料經連續跳躍運動后從排料口排出,最終完成篩分工作。旋振篩振動體的運動軌跡為一復雜的空間三維曲線,此曲線在水平面上的投影為圓形,在兩垂直面上的投影為兩相同的橢圓。實際運用中,通過調整振動電機上下兩端偏心塊的相對相位,可以改變篩面上物料的運動軌跡,從而達到不同的篩分作業目的。
振動篩適用于工業篩分的大批量生產,它可用于液體中固體的分離過程,用于同一產品中不同粒度的分離,用于消除異物的安全篩分,用于顆粒的均質化等,今天我們來一起了解一下振動篩的結構及其工作原理,讓您更進一步了解振動篩。

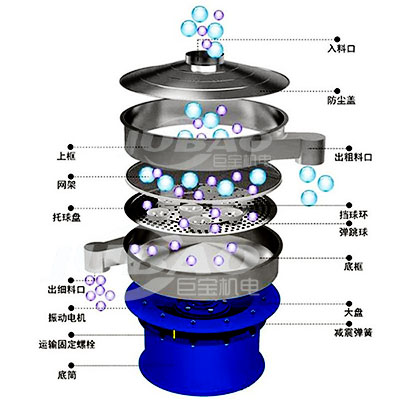

從上面的圖片(振動篩的部件)中,我們可以得知振動篩的組成包括:防塵蓋、進料口、篩網、篩網、網架、出料口
進料口:緩沖板的設計使物料均勻流入篩面,通過觀察口對物料進行檢查。
防塵蓋:它限制了材料,使機器和周圍環境免受灰塵的影響。
振動電機:這個電機導致了振動篩產生多平面振動,這種運動會增加材料通過各種篩子的速度。
減震彈簧:讓機器的整個上部自由振動,它有助于最大限度地降低功耗,防止任何振動傳遞到地板,降低噪音。
篩網:保持張力,使材料更容易沿振動方向移動。這可以是水平或垂直方向。一臺機器可以同時實現積及和溫和的材料分離。
出料口:排料口大小可根據需要設計,通過閥門的排料速度可根據需要調節。
此外,振動篩底部有一個側面出口,通過該出口可以卸載獲得的產品??梢杂嗁?gòu)帶或不帶產品出口的篩子,在選擇帶出口的篩子的情況下,篩分過程可以自動化:當產品進入振動篩時,它也會通過篩子開口離開。
